Original

Schiffstyp Heckraddampfer mit Stahlrumpf
Einsatz  Transport-, Ausflug- und Fährschiff
Abmessungen  Rumpf 40,0 m x 10,97 m; Rumpfhöhe 1,52 m
Maschine  Zylinderdurchmesser 40,62 cm; Hub 2,59 m
Befeuerung  3 Kessel mit Kohlebefeuerung
Baukosten 85'000 $



 18. Oktober 1914 Stapellauf der Idlewild.  Im Februar 1948 umgetauft zu Avalon.  Am 31. April 1963 umgebaut zur Belle of Louisville




Modell

Abmessungen  Länge 167 cm / 202 cm, Breite 41.8 cm, Höhe 58.8 cm
Masse 20.8 kg
Massstab 1:32
Maschinen 2 Elektrische Linearantriebe
Bauzeit Mitte 2000 bis Ende 2007



Das Modell der  Idlewild zeigt den Bauzustand vom Original im Jahre 1914.

Jahr 2000 bis 2004

Der  Rumpf ist aus Polyester hergestellt, verstärkt mit Aluminium-Vierkant-Profilen. Die Träger für das Heckrad bestehen aus Platinenmaterial und Messing.







Heckrad: Aluminium, Messing, Kupfer und Printplatten-Material FR4.
Abmessungen: (B x D) 231mm x 163 mm. Alle Teile sind verlötet oder verschraubt. Insgesamt sind 1'543 Teile verbaut.





Die sechs sternförmigen Segmente und die weissen Ringe sind aus Aluminium CNC-gefräst.

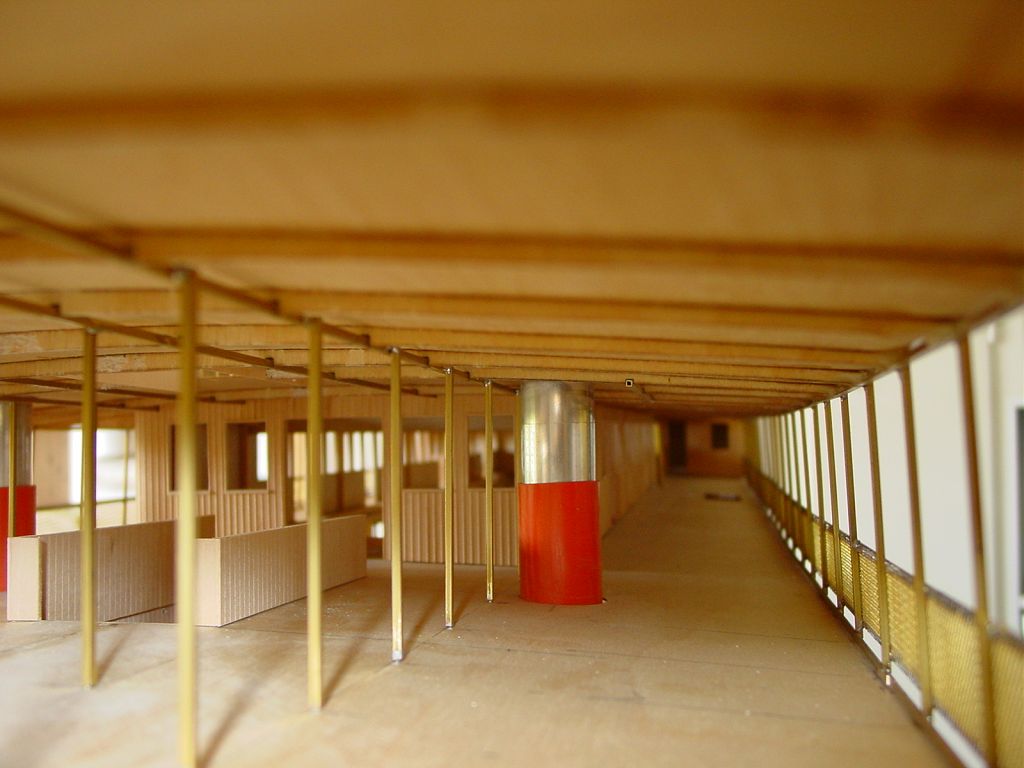

Ingesamt 245 Fenster mit vollständigem Fensterrahmen und Fensterkreuz sind gebaut.  Dazu wurden 1660 Holzteile abgelängt und eingepasst.





Winter 2004/2005

Antrieb: Entwicklung eines Linearmotors mit 60 mm Hub, der die Bewegungen der Pitman's (Gestänge zwischen Heckrad und Kolben) nachbildet. Die elektronische Steuerung als Prototyp funktioniert ebenfalls.

Viele Zubehörteile, Treppen und Aufgänge sind entstanden.

Der Bootsmaler tobt sich aus und Endmontage.







Fenster verglasen, Türen montieren, Dachpappe herstellen und verlegen, Spenglerarbeiten erledigen, Treppen einpassen, Verzierungen fertig stellen, laufendes und stehendes Gut herstellen, Rettungsboote herstellen und Passagiere für die Jungfernfahrt einladen...

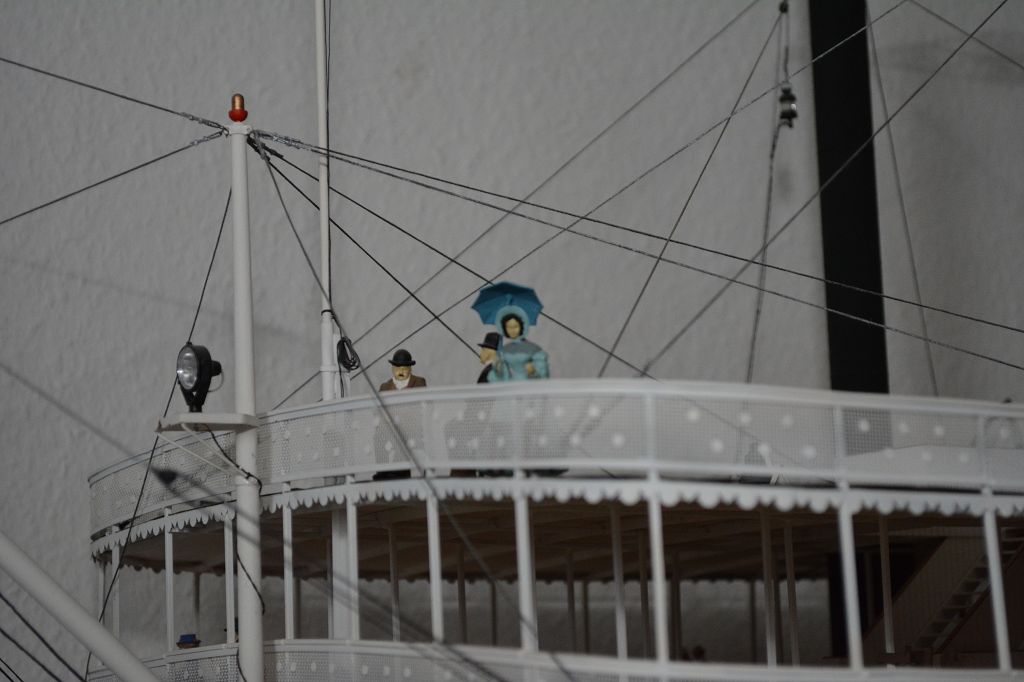

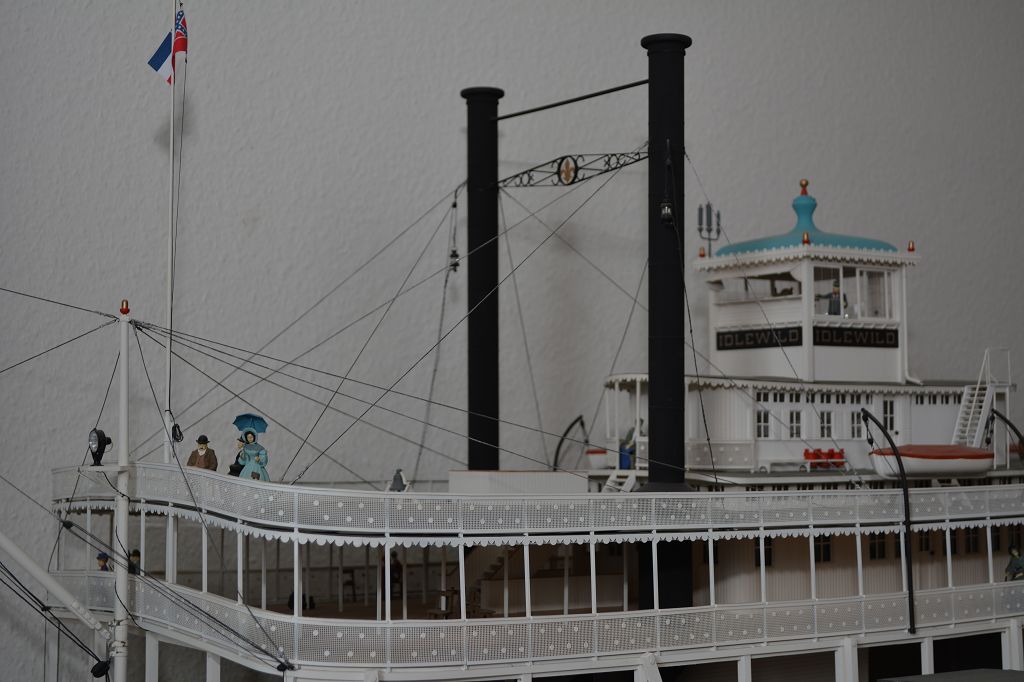

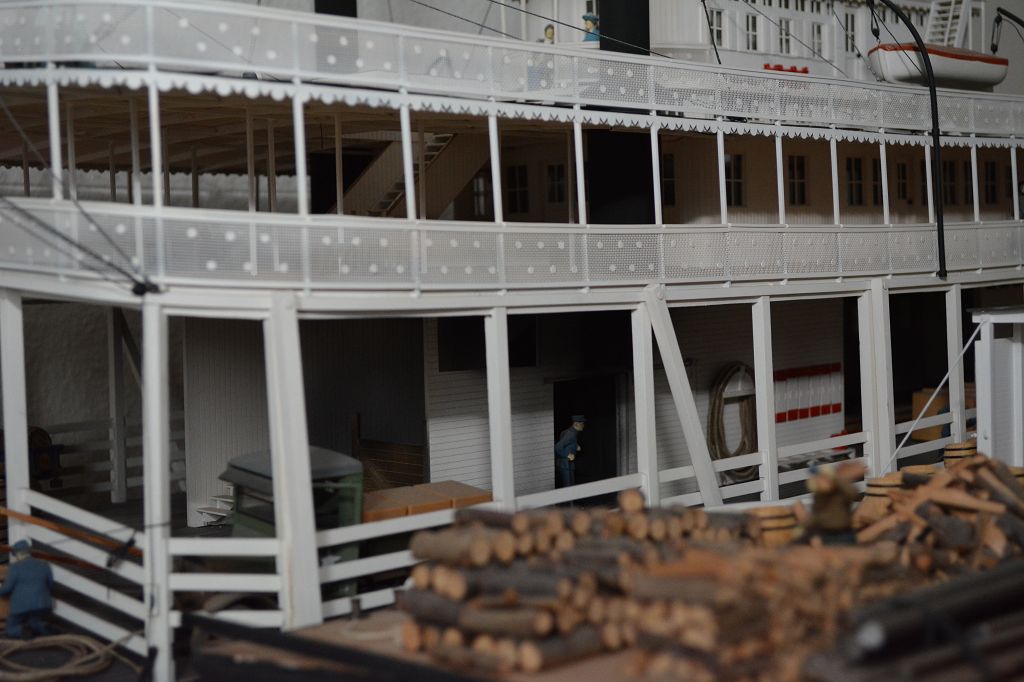

Photo: September 2010, Peter Ziegler

Die nächste Projekte sind gestartet: der Bau eines Showboat's und eines grossen Mississippi Sidewheeler!
